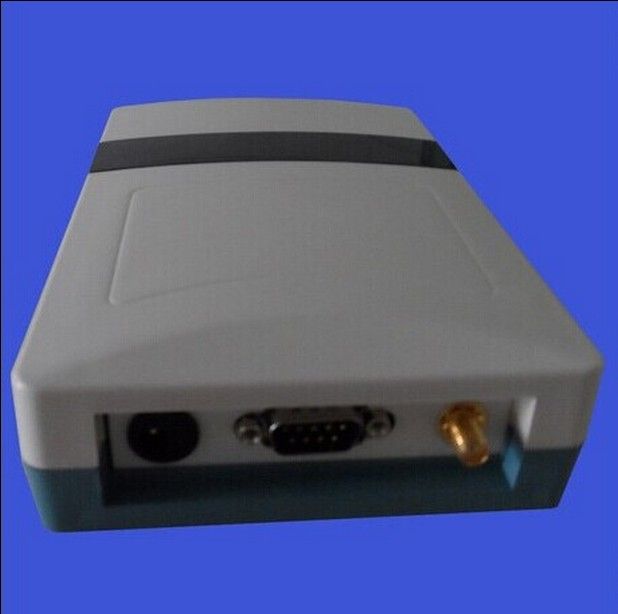

LJZYN-107外置天线
发布日期:2015-3-17 浏览次数:3907 次


型号:LJYZN-107系列

尺寸:160mmx108mmx40mm

净重:200g

简介

    LJYZN-107是一款高性能的UHF频段ISO18000-6CEPC C1G2)、ISO18000-6B多协议电子标签读写器,完全自主知识产权设计,结合专有的高效电子标签碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

标配产品:LJYZN-107主机一台(韦根、R232RS485),DB9串口线一条,专用电源一个

选配:RJ45接口

特点

l  完全自主知识产权设计;

l  充分支持UHF EPC Gen2(ISO18000-6C)ISO18000-6B协议电子标签;

l  先进的标签碰撞处理算法,高识读率;

l  工作频率FCC 902928MHzCE 865868MHz(可以按不同国家或地区要求调整)

l  以广谱跳频(FHSS)或定频发射方式工作;

l  输出功率: 最大30dBm(可调);

l  内建收发天线,读取距离>600mm,写入距离>30mm*

l  低功耗设计,单6V电源供电;

l  支持应答(交互)工作模式和主动工作模式;

l  主动工作模式下输出格式和参数可配置;

l  支持RS232、韦根接口、RJ45网口(可选);

l  提供动态连接库(DLL),支持二次开发。

有效距离与协议格式、电子标签及工作环境有关。

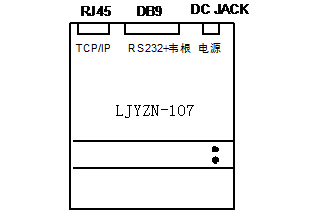

接口



DB9引脚说明

引脚号

符号

说明

1

NC

保留

2

TXD

RS232数据输出

3

RXD

RS232数据输入

4

NC

保留

5

GND

6

NC

保留

7

WD0

韦根数据0

8

WD1

韦根数据1

9

GND

电特性

l  极限参数

项目

符号

数值

单位

电源电压

VCC

12

V

工作温度

TOPR

-10~+60

贮藏温度

TSTR

-25~+80

l  规格

除特别说明,所示规格取自TA25VCC+6V工作条件下

项目

符号

最小

典型

最大

单位

电源电压

VCC

5.5

6

12

V

工作电流

IC

150

200

mA

工作频率

FREQ

902

928

MHz

有效距离*

DIS

0

300

450

mm

*有效距离与协议格式、电子标签及工作环境有关。
