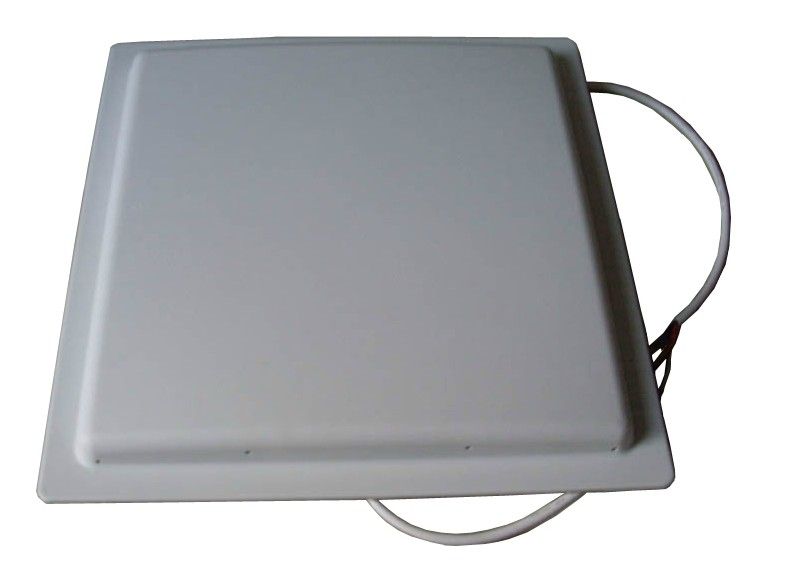

LJYZN-102R是一款高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 内置8dbi/12dbi圆极化天线，典型读取距离6米/12米*；
l 支持自动方式、交互应答方式等多种工作模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RS485、韦根等多种用户接口。可选配TCPIP网络接口。
* 有效距离与电子标签及工作环境相关。
电特性
l 极限参数
项目 符号 数值 单位
电源电压 VCC 16 V
工作温度 TOPR -10~+55 ℃
贮藏温度 TSTR -20~+75 ℃
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
项目 符号 最小 典型 最大 单位
电源电压 VCC 8 9 12 V
工作电流 IC 450 1500 mA
工作频率 FREQ 902 928 MHz
接口
项目 描述
红 +9V
黑 GND
黄 韦根DATA0
蓝 韦根DATA1
紫 RS485 R+
橙 RS485 R-
棕 GND
白 RS232 RXD
绿 RS232 TXD
灰 保留
注：对于配置TCPIP网络接口的型号LJYZN-10XRTCP，附加有一个标准RJ45网络插口。
|
