型号：ljyzn-808
尺寸：1700mm×600mm×150mm
简介

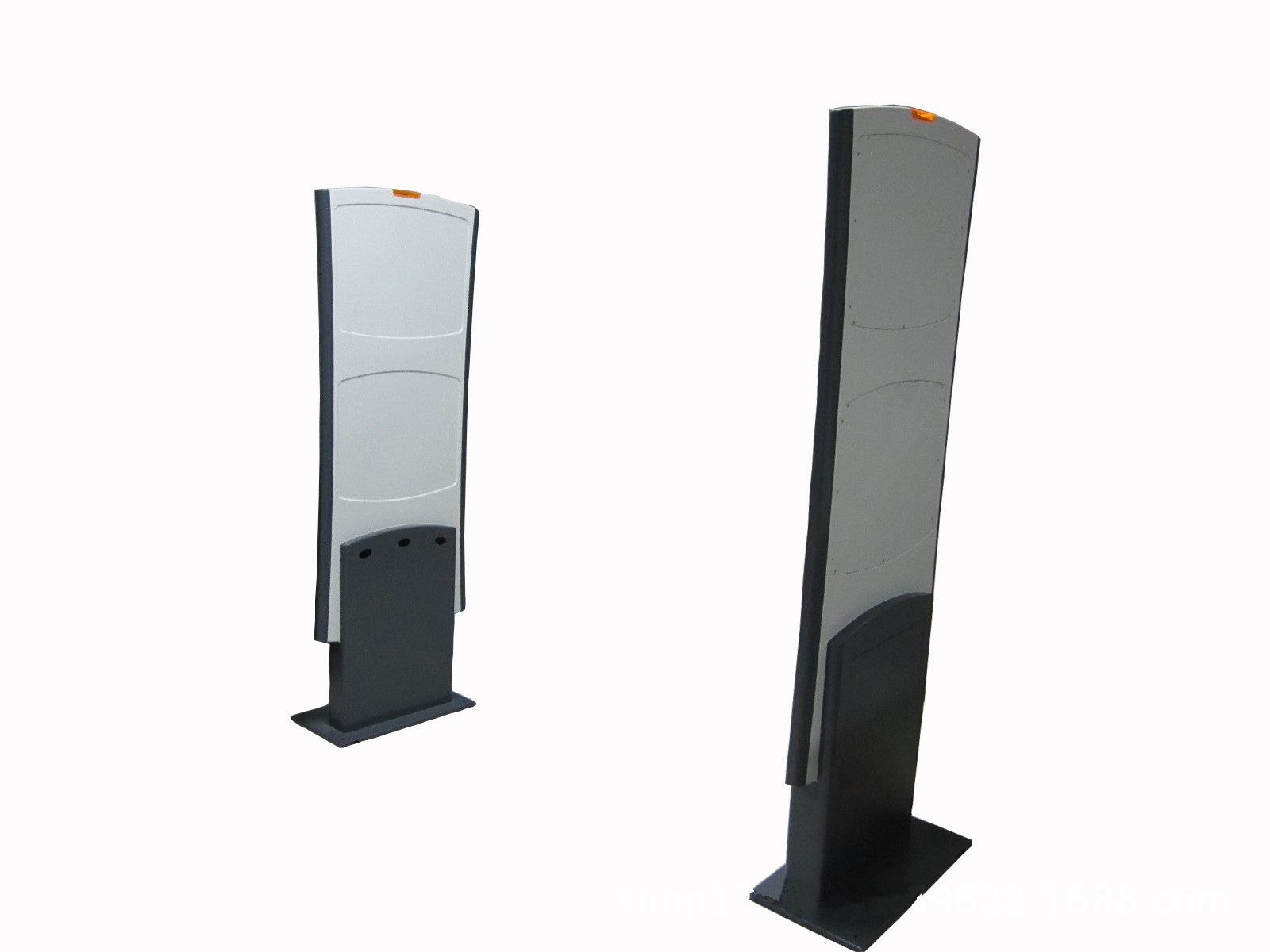

Ljyzn-808是一款高性能的UHF电子标签通道设备，支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B格式电子标签的快速防冲突解析和读写处理，标准RS232串行通讯接口可直接接驳主机、控制器及其它相关设备，是开放式、大流量、通
道式门禁、考勤、签到及过程控制的理想选择。
特点
l 自主知识产权设计；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 可选红外运动方向判断功能
l 先进的标签处理算法,高识读率.
l 低功耗设计；
l 支持RS232、RS485和TCPIP网络等多种用户接口；
l 内置蜂鸣器和指示灯；
l 可接驳摄像头,大屏幕显示器/电视等输出端,实现更为直观的监控和管理
l 高可靠设计，满足严苛工作环境要求。
*通道宽度与协议格式,标签及使用环境相关
组件
Ljyzn-808包括主副通道天线各一只，主天线底箱座内置分体式电子标签读写器、电源、红外控制器（可选）及接口板，副天线底箱座内置接口板。
Ljyzn-808附件包括交流电源线、主副天线电源连接线、主副天线报警辅助连接线、主副天线射频电缆线及RS232串行通讯线。
规格
|
项目 |
符号 |
典型值 |
单位 |
|
颜色 |
Color |
浅灰、黄边 |
|
|
高1 |
H |
170 |
cm |
|
宽2 |
W |
60 |
cm |
|
厚3 |
T |
15 |
cm |
|
重量4 |
Weight |
40 |
Kg |
|
电源 |
VAC |
220/50 |
V/Hz |
|
电流 |
IAC |
160 |
mA |
备注：
1、2、3：单只天线的外形尺寸数据
4：单只主天线重量
接线资料
主天线底箱座接线资料：
副天线底箱座接线资料：
应用资料
串行通讯参数：57600bps（软件可设置），N，8，1*
串行通讯线DB9接口定义：
|
引脚 |
符号 |
说明 |
|
1 |
NC |
保留 |
|
2 |
TXD |
RS232数据输出端 |
|
3 |
RXD |
RS232数据输入端 |
|
4 |
NC |
保留 |
|
5 |
GND |
地 |
|
6 |
NC |
保留 |
|
7 |
NC |
保留 |
|
8 |
NC |
保留 |
|
9 |
NC |
保留 |
串行通讯协议请参考读写器用户手册*。
* 选配红外控制器后，通讯参数为：38400bps，E，8，1，串行通讯协议请参考红外控制器用户手册。
|
