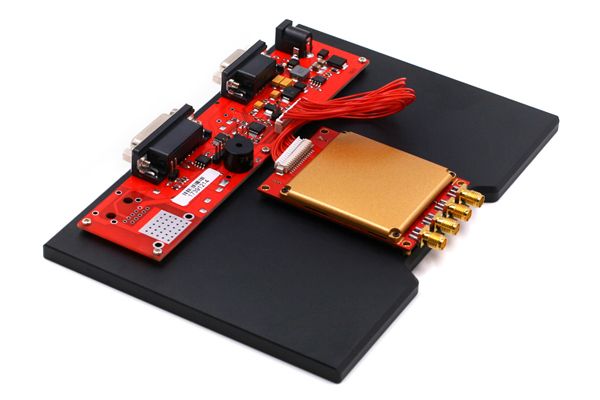

型号：LJYZN-407开发板
尺寸：280mm x 25mm x 3.5mm
简介
LJYZN-407是一款高性能的UHF超高频电子标签读写器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
特点
l 完全自主知识产权设计；
l 工作频率840～960MHz（可以按不同国家或地区要求调整）；
l 基于Impinj R2000读写引擎设计，充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
l 以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于700张/秒；
l 输出功率达至33dBm（可调）；
l 模块支持4个外接SMA天线接口，支持天线检测；
l 支持应答工作模式和实时巡查工作模式；
l 标签缓存容量：1000张@96bitsEPC；
l 支持EPC和TID两种防冲突模式；
l 低功耗设计，单＋9V电源供电，可选配POE供电方式；
l 支持RS232、可选配RJ45（TCP/IP）等多种通讯接口；
l 提供动态连接库（DLL）及演示软件源代码，支持二次开发；
l 精致小巧设计，满足多种应用场合需求。
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-20～+55 |
℃ |
|
贮藏温度 |
TSTR |
-20～+85 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 ITEM |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
12 |
V |
|
工作电流 |
IC |
|
0.5 |
1.2 |
A |
|
工作频率 |
FREQ |
840 |
860~868
902~928 |
960 |
MHz |
|
尺寸 |
L x W x H |
|
268 x181 x28 |
|
mm |
|
